Усиление сборных железобетонных плит покрытия путем устройства монолитного пояса

Перекрытия и покрытия промышленных зданий, построенных в советский период, выполнялись из сборных железобетонных конструкций (пустотные плиты ПК, ребристые плиты ПБ и ПАГ). Со временем швы между ними разрушаются, закладные детали ржавеют, а плиты начинают работать независимо друг от друга. Это приводит к неравномерным прогибам, образованию трещин и риску обрушения кровли под тяжестью снега или при установке нового оборудования. Замена всех плит требует демонтажа кровли и остановки цеха.

Компания «Ювикс Групп» решает эту проблему без капитальной разборки перекрытия. Мы выполняем усиление сборных железобетонных плит путем инъектирования швов и устройства поверх них монолитного железобетонного пояса, который объединяет разрозненные плиты в единый жесткий диск.

Почему сборные плиты теряют несущую способность?

Сборные плиты проектируются так, чтобы работать совместно, образуя жесткий диск перекрытия. Со временем эта связь нарушается по ряду причин:

• Коррозия закладных деталей: Соединение плит между собой осуществляется с помощью сварки стальных закладных деталей (выпусков арматуры). Влага, проникающая через кровлю, вызывает коррозию этих узлов. Металл ржавеет, швы лопаются, и плиты начинают смещаться относительно друг друга.
• Разрушение швов сопряжения: Цементно-песчаный раствор в швах между плитами выкрашивается от вибраций и температурных расширений.
• Увеличение нагрузок: Установка на крыше нового тяжелого оборудования (вытяжки, климатические системы, снегозадержатели) сверх проектного предела.
• Дефекты самих плит: Разрушение бетона в зонах опирания на балки (фермы) из-за локального смятия.

Когда плиты работают по отдельности, нагрузка от снежного мешка или станка на одной плите не распределяется на соседние, что вызывает ее прогиб и обрушение.

Технологии усиления от «Ювикс Групп»

Для восстановления несущей способности сборного перекрытия мы применяем комплексный подход, который возвращает конструкции свойства монолитного диска.

1. Инъектирование швов сопряжения

Первый шаг — восстановить силовую связь между плитами. Зазоры между боковыми гранями плит очищаются и заполняются специальными составами. Для склейки плит применяется инъектирование высокопрочными эпоксидными смолами. Это позволяет передавать сдвиговые усилия между плитами. Также инъектирование используется для ремонта трещин в бетоне самих плит.

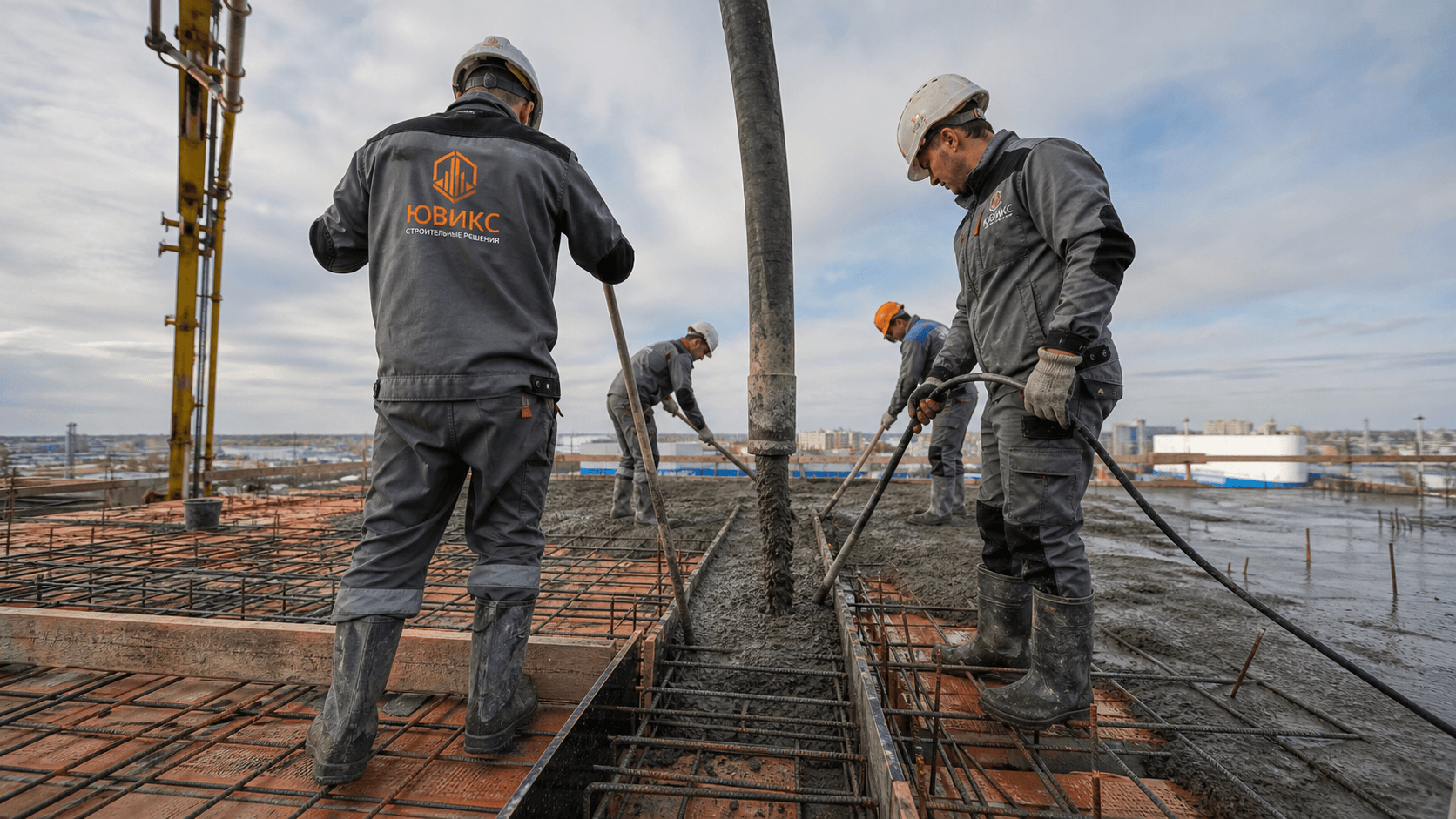

2. Устройство монолитного железобетонного пояса

Это главный метод усиления. Поверх существующих сборных плит устраивается монолитный железобетонный слой (стяжка-пояс), который работает как новая монолитная плита, опирающаяся на несущие балки (фермы). Технология включает:

• Очистку поверхности сборных плит от старой стяжки и рулонной кровли до бетона с применением подготовки поверхности.
• Насечку (штробление) бетона в швах для сцепления.
• Установку пространственного арматурного каркаса (сетки из арматуры А500С). Арматура анкеруется в несущие балки и стены.
• Заливку высокопрочного безусадочного полимерцементного бетона толщиной 60–100 мм. Этот пояс воспринимает изгибающие моменты и распределяет их на весь пролет перекрытия.

3. Композитное усиление (СВА) в зоне опирания

В зонах сильных повреждений (смятие бетона на опорах) дополнительно применяется система внешнего армирования. Усиление углеволокном (лентами и холстами) позволяет воспринять растягивающие напряжения без увеличения собственного веса перекрытия. Подробнее об этом методе читайте в статье про усиление бетонной плиты перекрытия углеволокном.

Сравнение методов усиления плит покрытия

Этапы устройства монолитного пояса

1. Обследование: Оценка состояния сборных плит, несущих балок и узлов опирания. Подробнее в статье про обследование бетонных перекрытий.
2. Подготовка поверхности: Демонтаж старой стяжки (корыта) до бетона плит. Очистка и насечка поверхности.
3. Инъектирование: Заполнение разрушенных швов между плитами эпоксидными смолами.
4. Армирование: Установка арматурной сетки на фиксаторы. Анкеровка арматуры в несущие фермы или ригели.
5. Бетонирование: Заливка безусадочного бетона и уход за ним (смачивание или пленка).
6. Гидроизоляция: Восстановление гидроизоляционного ковра кровли поверх монолитного пояса.

Часто задаваемые вопросы (FAQ)

Выдержат ли старые балки (фермы) вес монолитного пояса?

Это самый важный вопрос. Монолитный пояс добавляет вес (около 200-250 кг/м2). Если несущая способность балок исчерпана, устройство пояса недопустимо. В этом случае мы комбинируем инъектирование швов с композитным усилением (углеволокном), которое почти не добавляет веса, но воспринимает нагрузки на изгиб.

Можно ли заливать монолитный пояс поверх старой рулонной гидроизоляции?

Категорически нет. Старая кровля (рубероид) и стяжка имеют нулевую адгезию к бетону. Если залить пояс по рубероиду, он просто "съедет" с плиты при нагрузке. Весь кровельный пирог в зоне усиления демонтируется до чистого бетона.

Какой бетон используется для пояса?

Для устройства пояса применяется безусадочный полимерцементный бетон марки не ниже М400 (В30) с добавлением пластификаторов. Это исключает усадку, которая привела бы к отрыву нового слоя от старых плит, и обеспечивает высокую раннюю прочность.
